PCB staat voor printed circuit board. Zo’n plaat bestaat uit een drager (epoxy materiaal) dat bedekt is met een dun laagje koper (0.035 mm dik).Op die plaat worden stukken koper verwijderd (mechanisch of chemisch) zodat er lijnen koper overblijven. Die lijnen vormen dan de verbindingen tussen de componenten. Er bestaan verschillende programma’s waarmee je printen kunt ontwerpen.
Kicad, Eagle , easyEDA zijn gratis programma’s waarmee een hobbyist al heel veel kan realiseren.
Ik gebruik meestal Eagle. Het ontwerpen gebeurd in 2 fase’s. Eerst moet ge een schema tekenen.
Als dit klaar is kunt ge aan de print beginnen.Dit is niet altijd evident. De componenten worden 1 voor 1 op de print geplaatst. Dit moet logisch gebeuren zodat de componenten gegroepeerd zijn.

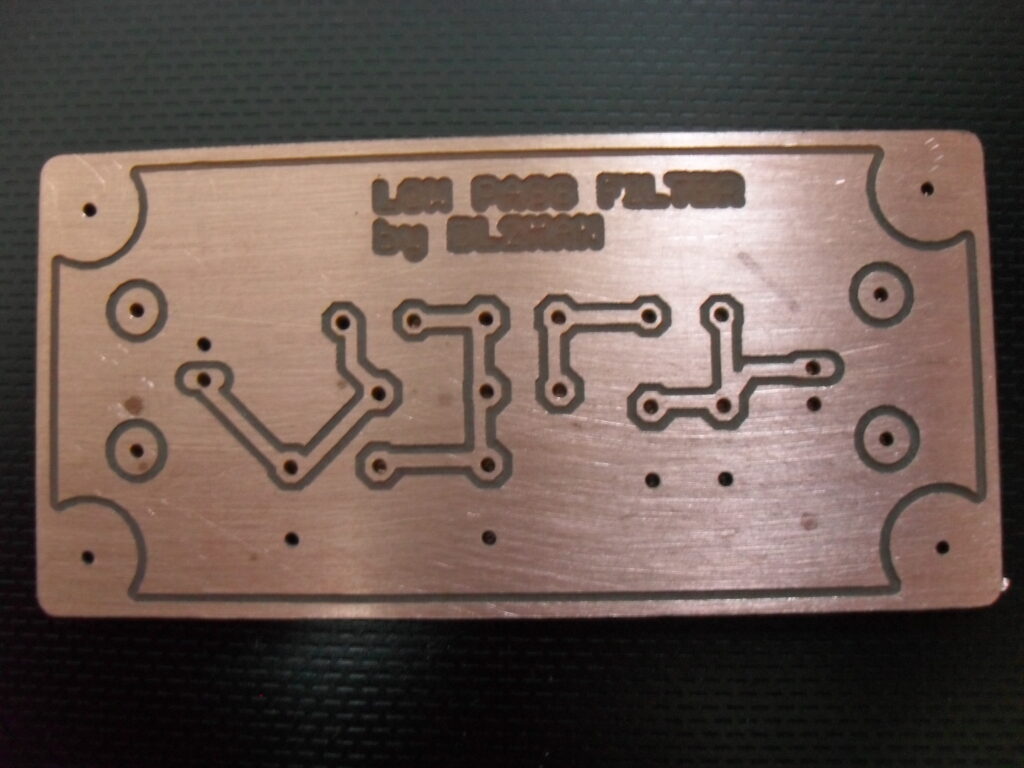

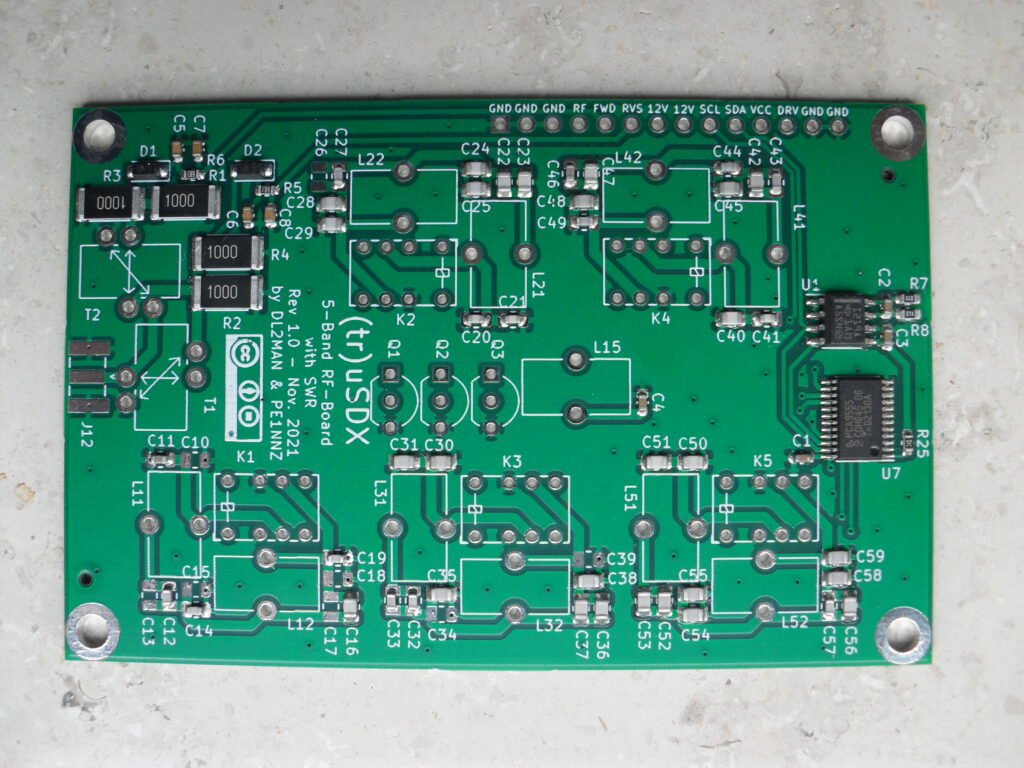

Dan probeert de software de printbaantjes te tekenen. Als alles klaar is kunt ge de print omzetten in een gerberbestand. Dit zijn allerlei verschillende bestanden die gebruikt worden om de print te kunnen fabriceren. Eenvoudige printen maak ik zelf met de freesmachine. Complexe printen laat ik een fabriek maken.
